Temposonics RP5 SSI
Position Sensor

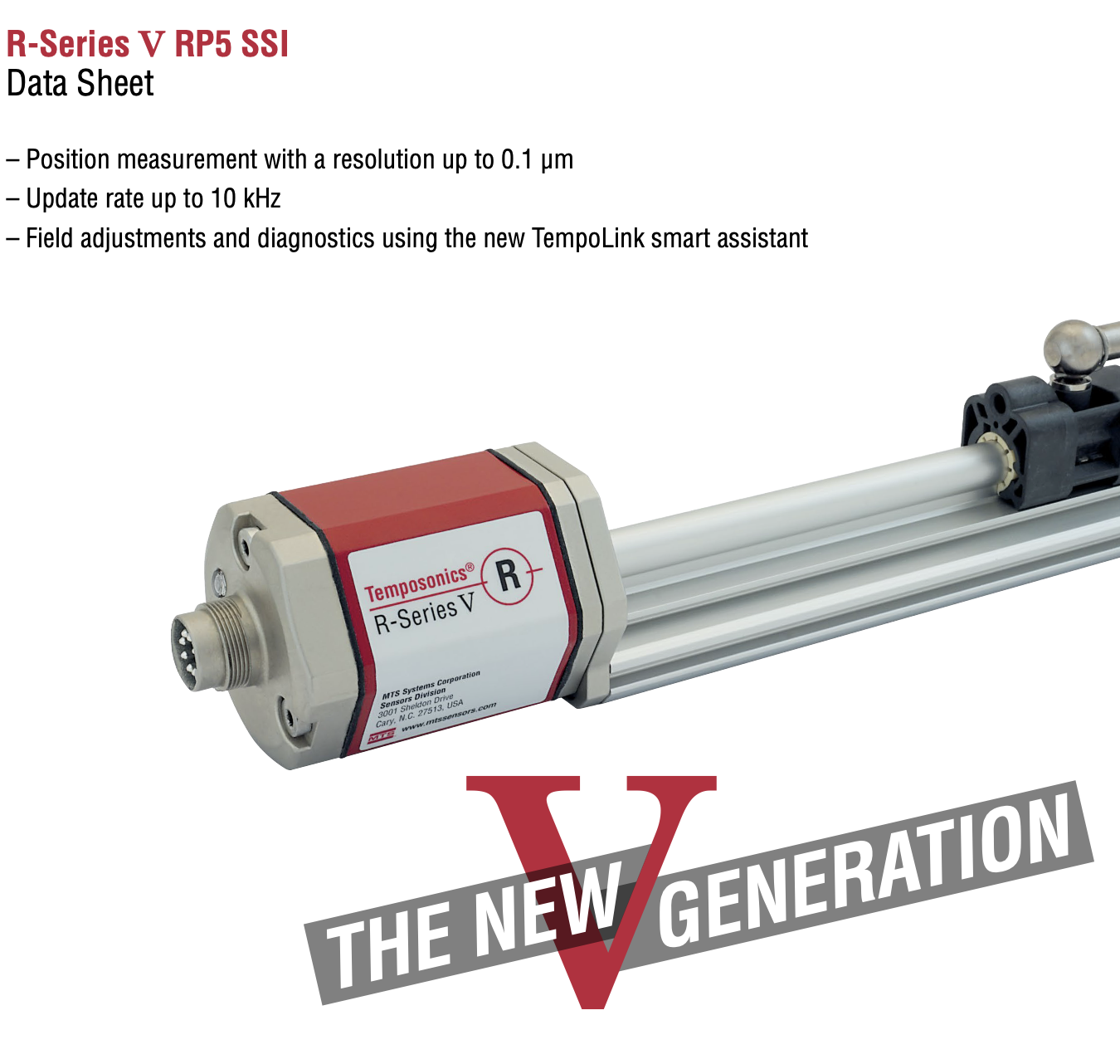

자기변형 변위센서 (프로파일형)
프로파일 하우징에 자석 슬라이더를 물려 쓰는 비접촉 변위 센서입니다. 분해능 0.1 µm, 갱신 주기 10 kHz로 SSI 제어기에 위치를 직접 넘깁니다.
Product Type
제품 형식
R-Series V RP5 자기변형 위치센서 · 프로파일형 · 로드 내장
Stroke Length
측정 범위
25–7600 mm
Output
출력
SSI (동기식 직렬 인터페이스) · 바이너리 또는 그레이
Resolution
분해능
0.1–100 µm (위치) · 0.001 mm/s (속도)
Linearity
직선성
< ±0.01 % F.S (최소 ±40 µm)
Operating Voltage
작동 전압
12–30 VDC ±20 % (9.6–36 VDC)
Operating Temperature
사용 온도
−40 to +85 °C
Ingress Protection
보호등급
IP67 (커넥터) · IP68 (케이블 인출)
닿지 않아 마모되지 않는다
자석 슬라이더가 센서 본체에 닿지 않습니다. 닳는 부분이 없어 수명이 길고 먼지가 많은 현장에서 유리합니다.
전원을 끊어도 위치를 잊지 않는다
절대값 방식이라 재기동 뒤 원점 복귀가 필요 없습니다. 라인을 다시 세우는 시간이 줄어듭니다.
0.1 µm 를 10 kHz 로 읽는다
분해능과 갱신 주기를 동시에 만족합니다. 서보 제어처럼 빠른 응답이 필요한 곳에 씁니다.
현장에서 직접 조정한다
TempoLink 진단기로 영점과 범위를 바꿀 수 있습니다. 센서를 떼어내지 않고 상태를 볼 수 있습니다.
자주 묻는 것
로드형과 무엇이 다릅니까
프로파일형은 설비 밖에 두고 슬라이더를 물려 씁니다. 유압 실린더 안에 넣으려면 로드형 RH5를 고릅니다.
정품입니까
파크전자는 Temposonics 정품 공급사입니다. 제조사 보증이 그대로 적용됩니다.
- 사출성형기 — 형체 개폐와 사출 위치 제어
- 유압 프레스 — 램 행정의 정밀 위치 피드백
- 자동화 설비 — 먼지가 많아 접촉식을 쓸 수 없는 곳
Product Type
제품 형식
R-Series V RP5 자기변형 위치센서 · 프로파일형 · 로드 내장
Measuring Principle
측정 원리
자기변형 (Magnetostrictive) · 비접촉
Stroke Length
측정 범위
25–7600 mm
Output
출력
SSI (동기식 직렬 인터페이스) · 바이너리 또는 그레이
Resolution
분해능
0.1–100 µm (위치) · 0.001 mm/s (속도)
Linearity
직선성
< ±0.01 % F.S (최소 ±40 µm)
Repeatability
반복정밀도
< ±0.001 % F.S (최소 ±2.5 µm)
Hysteresis
히스테리시스
< 4 µm
Temperature Coefficient
온도계수
< 15 ppm/K
Operating Voltage
작동 전압
12–30 VDC ±20 % (9.6–36 VDC)
Operating Temperature
사용 온도
−40 to +85 °C
Humidity
습도
90 % RH · 결로 없을 것
Ingress Protection
보호등급
IP67 (커넥터) · IP68 (케이블 인출)
Shock Test
내충격
150 g / 11 ms · IEC 60068-2-27
Vibration Test
내진동
30 g / 10–2000 Hz · IEC 60068-2-6
Housing
하우징
알루미늄 (도장) · 아연 다이캐스트
Sensor Profile
센서 프로파일
알루미늄
