PE-EXLC504-80A

PE-EXLC504-80A 방폭형 로드셀

Flameproof Load Cell

2027년 1월 공급 시작 · 지금 견적 문의를 받습니다

Product Overview

Flameproof Load Cell

PE-EXLC504-80A 방폭 핀타입 로드셀

▪︎ PE-EXLC504-80A는 파크전자가 제조하는 IECEx 인증 내압방폭(Ex d) 핀타입 로드셀 ▪︎ 정격 80 t, 마킹 Ex db IIC T6 Gb, 주위온도 −50 to +60 °C ▪︎ 쇄빙선과 북극항로 선박, 해양 설비를 위한 사양

Key Features

  • IECEx 인증 내압방폭 Ex db IIC T6 Gb
  • 주위 온도 −50 to +60 °C 극저온 대응
  • 레이저 용접 구조로 방폭 인증 획득
  • 습도가 높은 선박 환경에 맞춘 설계
  • 인증 케이블글랜드·IP 66 일체 구성
PE-EXLC504-80A

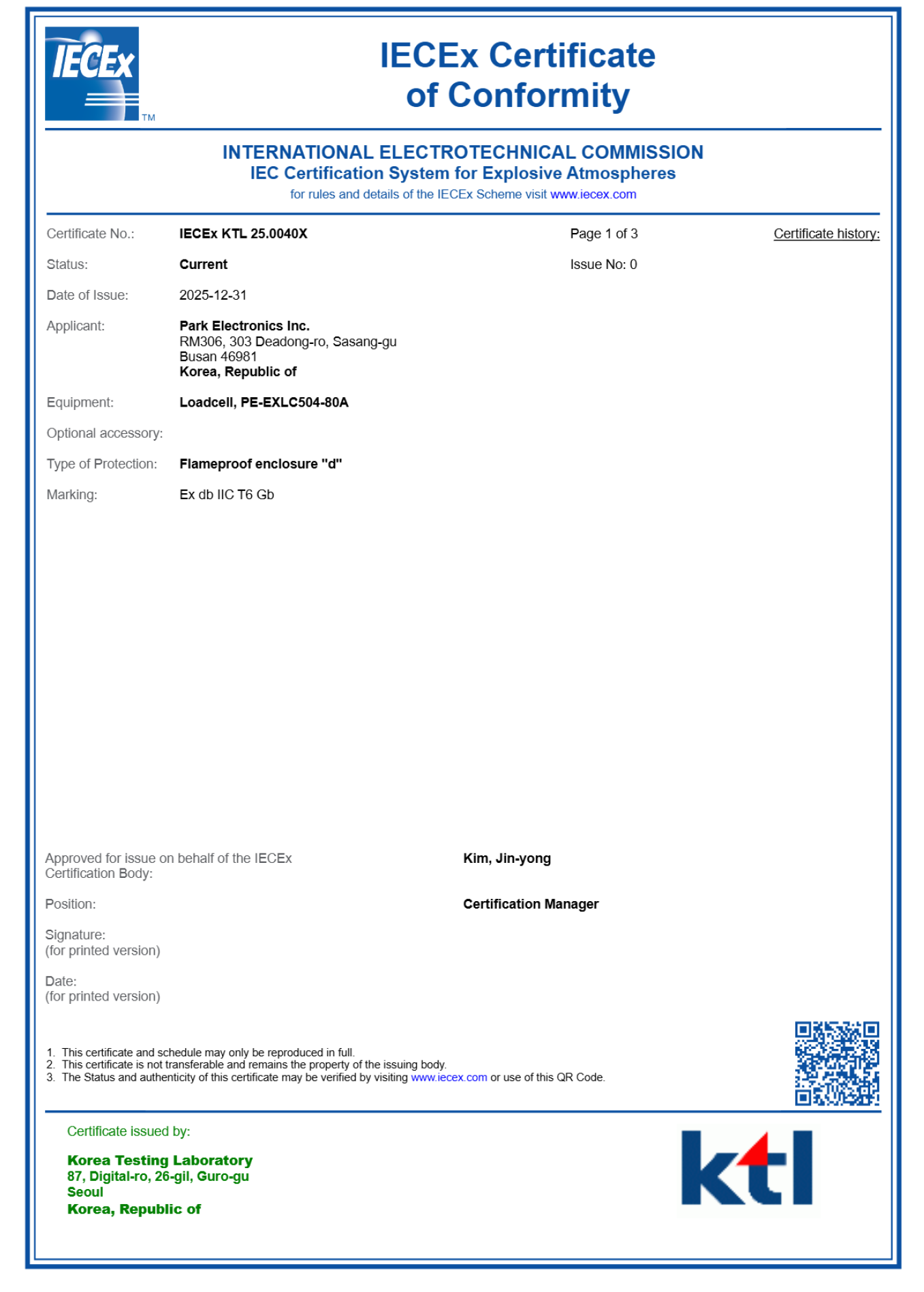

IECEx Certified
IECEx Certified
IECEx KTL 25.0040X
IECEx QAR Certified
IECEx QAR Certified
KR/KTL/QAR25.0007/00
icon
Model No.
PE-EXLC504-80A
icon
Manufacturer
Park Electronics Inc.
icon
Supply
In-house Manufactured
icon
Product
Flameproof Load Cell

Specifications

Rated Capacity
정격용량

80 tf

Rated Output
정격출력

1.0 mV/V (nominal)

Zero Balance
영점 밸런스

0.0 ± 0.1 mV/V

Combined Error
종합오차

< 2.0 %RO

Repeatability
반복성

< 0.5 %RO

Creep (30 min)
크리프 (30분)

0.1 %RO

Safe Overload
안전과부하

150 %

Ultimate Overload
극한과부하

> 300 %

Temperature Effect on Zero
영점 온도영향

0.05 %RO/10 °C

Temperature Effect on Output
출력 온도영향

0.05 %RO/10 °C

Input / Output Resistance
입력 / 출력 저항

800 ± 50 Ω / 700 ± 7 Ω

Insulation Resistance
절연저항

> 2,000 MΩ @ 50 VDC

Excitation Voltage
여자전압

10 VDC recommended / 15 VDC max (12.5 mA @ 10 VDC typ.)

Ambient Temperature
주위온도

−50 to +60 °C

Operating / Compensated Temp. Range
사용온도 / 보상온도

−30 to +80 °C / −10 to +40 °C

Ingress Protection
보호등급

IP 66

Material / Weight
재질 / 중량

Stainless steel / 5.88 kg

Electrical Connection
전기 연결

케이블글랜드 CONNEC CNA2F (IP 66/67) + 고정 케이블 E97577-20AWG × 2P, non-PVC Ø7.1 — 4 m

Wiring
결선

Ex+ Red / Ex− Black / Sig+ Green / Sig− White / Shield Yellow

Ex Marking
방폭 마킹

Ex db IIC T6 Gb

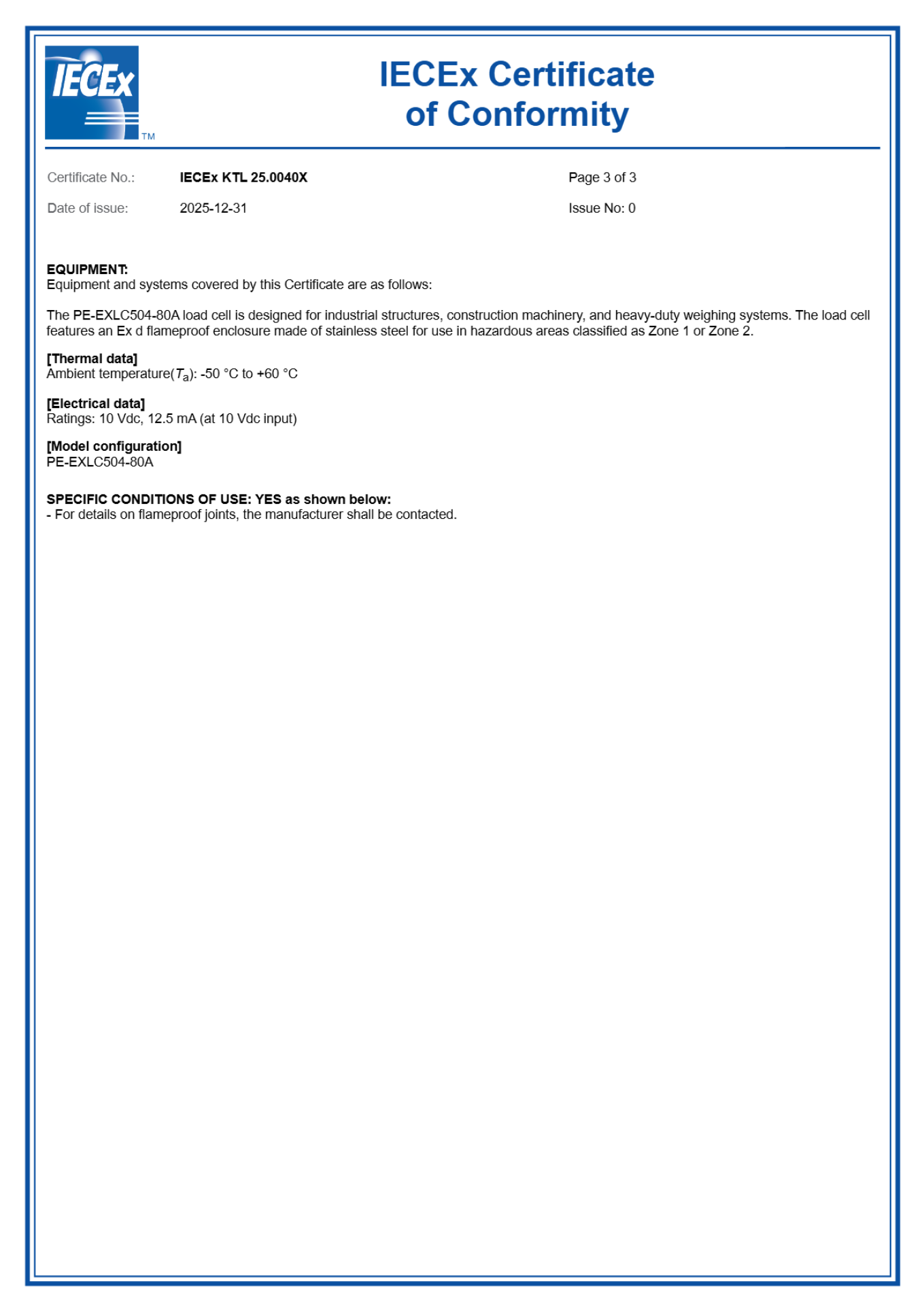

IECEx Certificate No.
IECEx 인증번호

IECEx KTL 25.0040X

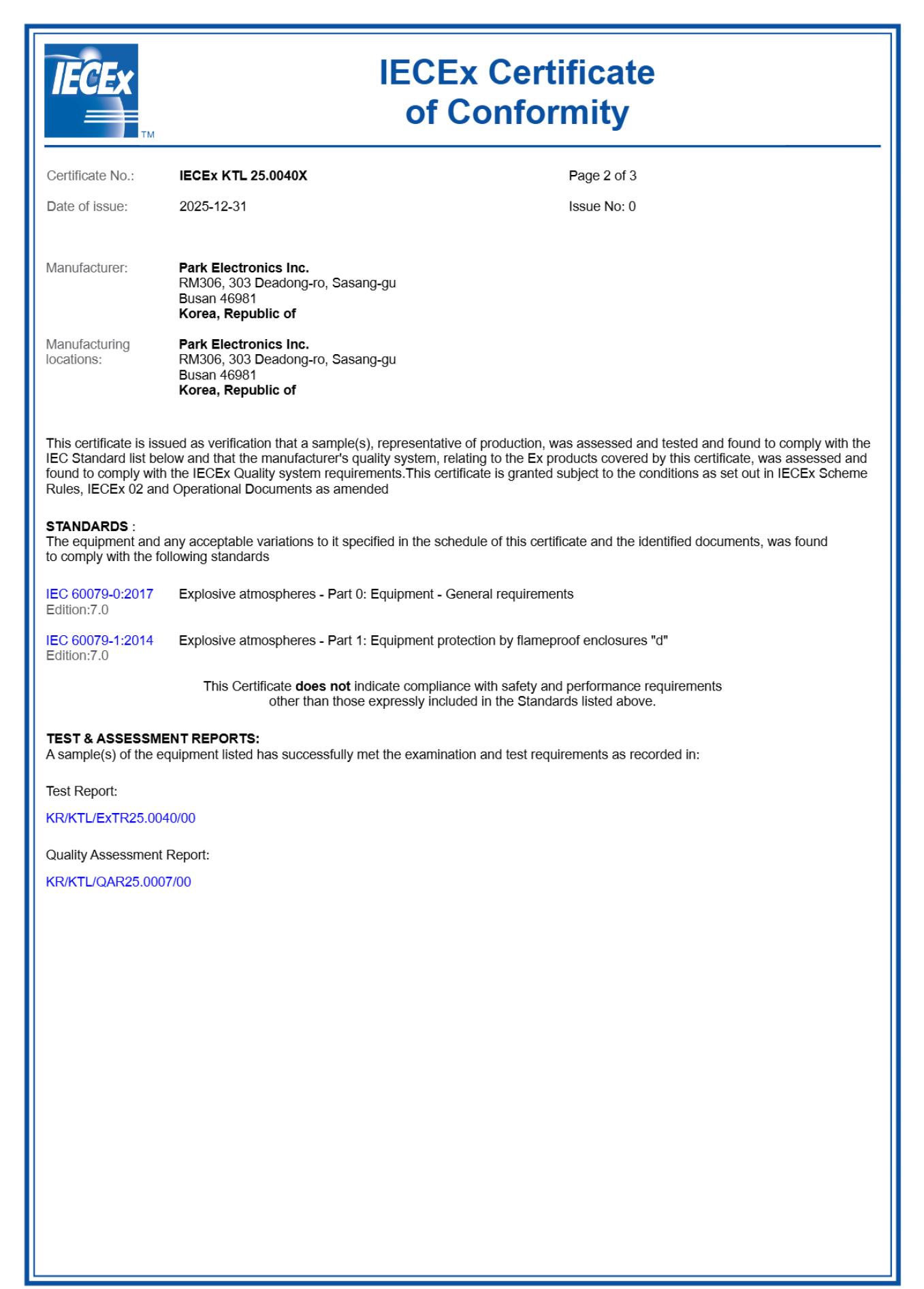

Applied Standards
적용 규격

IEC 60079-0:2017 / IEC 60079-1:2014

Applicable Zones
적용 구역

Zone 1, Zone 2 (Zone 0 사용 불가)

Dimensions

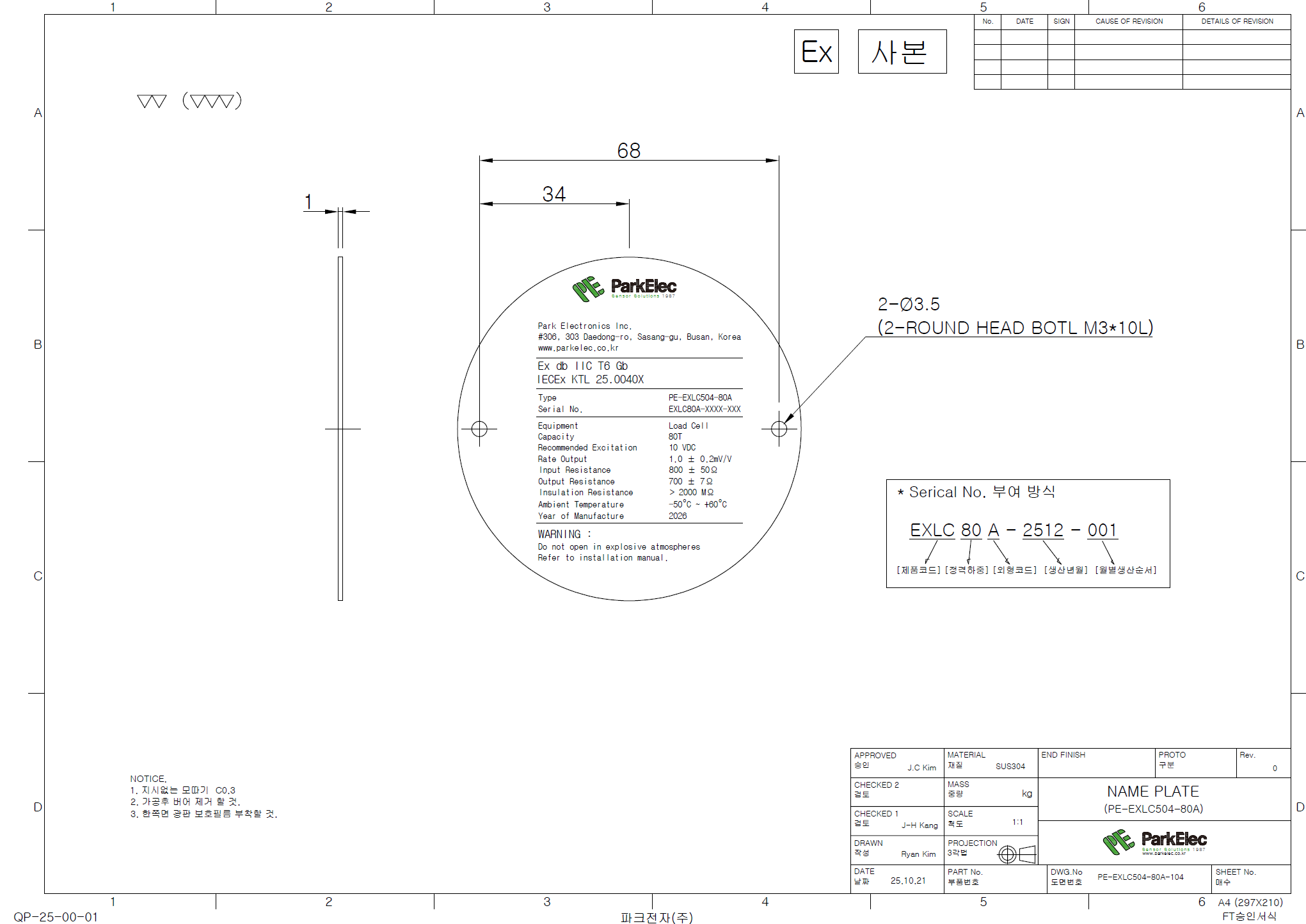

PE-EXLC504-80A 방폭 핀타입 로드셀 도면 (치수도)

Applications

  • 위험장소(Zone 1·2) — 80 t 하중 측정
  • 산업 구조물·건설기계 — 대용량 하중 감시
  • 중량 계량 시스템 — 방폭 구역 계량

Measurement Setup

QL 200으로 유량 · 압력 · 온도를 함께 기록하는 구성

QL 200 유량센서의 측정 포트에 TP 180 온도 · 압력 센서와 PR 100 압력센서를 꽂고, MultiSystem 4070 측정기로 기록합니다. 그림의 부품에 마우스를 올리거나 누르면 제품 정보가 나오고, 「견적에 담기」로 견적 목록을 만들 수 있습니다.

부품을 누르면 정보가 고정됩니다 · 휴대폰에서는 그림을 옆으로 밀어 보세요
그림의 부품에 마우스를 올려 보세요
제품 사진 · 주요 사양 · 자료 링크가 여기에 나옵니다

Components

1
QL 200 Series
유량센서

QL 200 · QL 206 · QL 210

필수
2
TP 180
온도 · 압력 듀얼 센서

3763-08 · 04 · 03-34.00

3
PR 100
압력센서 · 선택

PR 100

4
MultiSystem 4070
측정기

3160-00-83.00

5
HYDROcom6
분석 소프트웨어 · 컴퓨터는 고객 준비 · 선택

BASE (무료) · ADVANCED · PROFESSIONAL

6
PE-PF-800
파크전자 유량 인디케이터 · CE · 선택

PE-PF-800 (파크전자 자체 제조)

7
Measuring cables
측정 케이블 · 구성에 맞춰 자동

8824 시리즈

자동
측정 항목:

Wiring

FAQ

PE-EXLC504-80A의 방폭 인증은 무엇입니까?
icon

방폭 마킹은 Ex db IIC T6 Gb, IECEx 인증번호는 IECEx KTL 25.0040X이며, 적용 규격은 IEC 60079-0:2017 / IEC 60079-1:2014입니다.

어느 구역에서 쓸 수 있나요?
icon

Zone 1, Zone 2에서 쓸 수 있으며, Zone 0에서는 쓸 수 없습니다.

정격용량과 정격출력은 얼마입니까?
icon

정격용량 80 t, 정격출력 1.0 ± 0.2 mV/V이며, 종합오차는 2.0 %RO입니다.

사용 온도 범위는 어떻게 됩니까?
icon

주위온도는 −50 to +60 °C이며, 사용온도 / 보상온도는 −30 to +80 °C / −10 to +40 °C입니다.

전기 연결과 결선은 어떻게 됩니까?
icon

Ex d 케이블글랜드 (IP 66/67, NPT 1/2") + 고정 케이블 E97577-20AWG × 2P, non-PVC Ø7.1 — 4 m이며, 결선은 Ex+ Red / Ex− Black / Sig+ Green / Sig− White / Shield Yellow입니다. 여자전압은 10 VDC recommended / 15 VDC max입니다.
