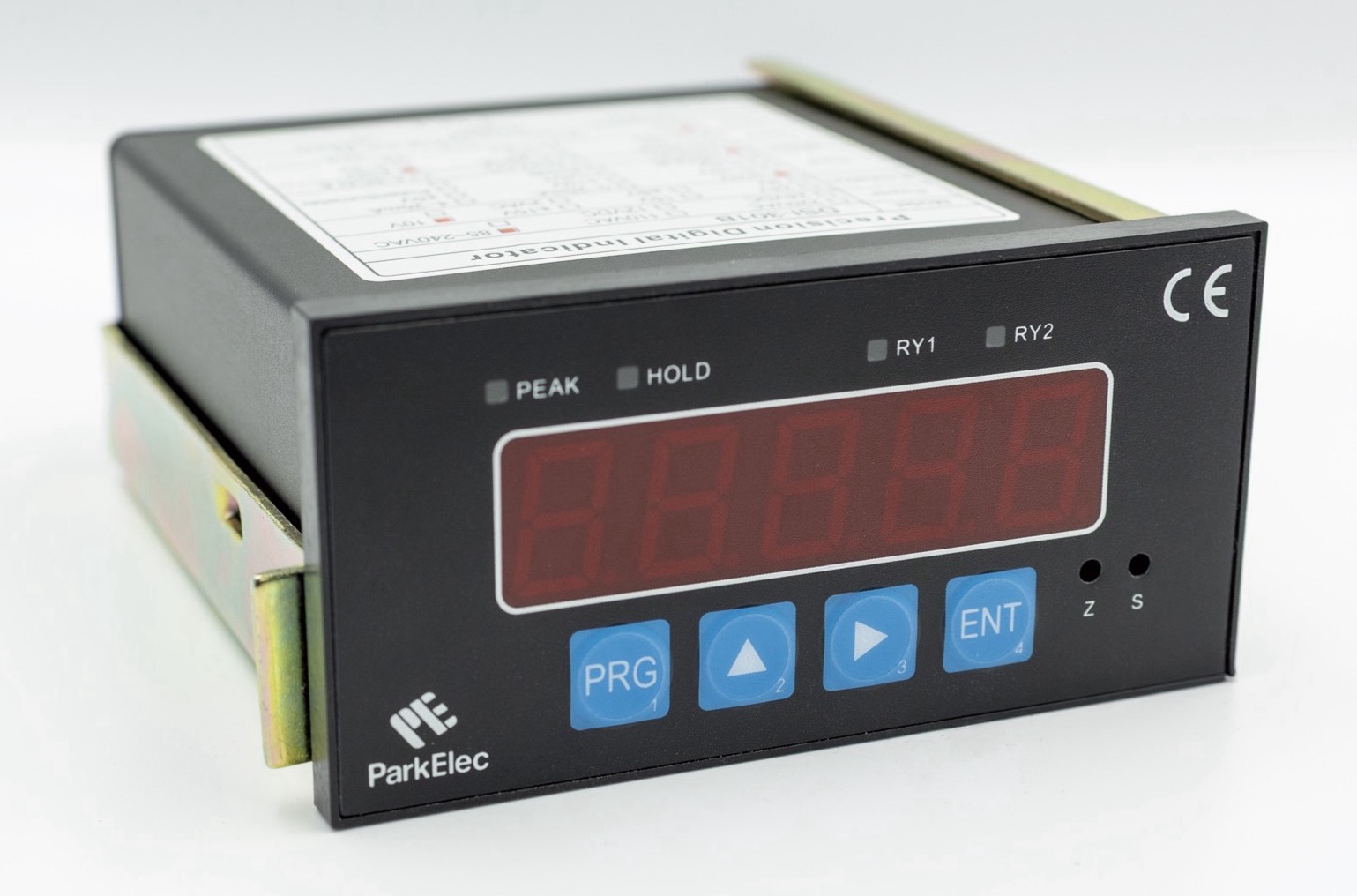

DSI-3512 DC 스트레인 게이지 인디케이터

DC Strain Gauge Indicator

2027년 1월 공급 시작 · 지금 견적 문의를 받습니다

로드셀 · 토크센서의 DC 스트레인 게이지 신호를 초당 240회까지 읽는 고속형 인디케이터. 충격 하중처럼 빠르게 변하는 값을 놓치지 않아야 할 때 선택

Key Features

  • 피크·홀드·키 락·오토 제로 (전면 키·외부 단자)
  • 샘플링 최대 240회/초
  • 오토 캘리브레이션·오프셋
  • 필터 선택 10Hz·100Hz·1kHz·W/B
PE-AN-600pe-an-600DSI-3512
icon
Model No.
DSI-3512
icon
Manufacturer
Park Electronics Inc.
icon
Supply
In-house Manufactured
icon
Product
DC Strain Gauge Indicator

Specifications

Product Type
제품 형식

DC Strain Gauge Type

Input Signal
입력 신호

DC 0.5 ~ 3.5mV/V (DC Strain Gauge Type)

Sensor Excitation Voltage
센서 여자전압

DC 10.5V (Option) · 주문 형번 EXC DC10V / EXC DC5V

Input Impedance
입력 임피던스

100 Mohm

Accuracy
정확도

±0.02% of reading

Sampling Speed
샘플링 속도

240회/sec

D/A Output Update
D/A 출력 갱신

240회/sec

Analog Output Update
아날로그 출력 갱신

2kHz

CPU
CPU

8 Bit

Low Pass Filter
로우패스 필터

10Hz, 100Hz, 1kHz, W/B (User Selectable)

Functions
기능

Peak, Hold, Data Protection(Key Lock), Auto Zero — Front Key or External Signal Terminal Operation

Display
표시부

5-digit Segment FND

Display Range
표시 범위

-19999 to 99999

Analog Output
아날로그 출력

0~10V / 4~20mA / 0~2.5V

Communication Interface
통신

RS232 / RS485 / BCD / Binary (Option)

Limit Relays
릴레이

Dual Relays / Eight Relays (Option)

Relay Mode
릴레이 모드

Hysteresis, Normal, Range Function

Relay Contact Rating
릴레이 용량

AC 250V - 0.25A, AC125V - 0.5A, DC24V - 1A

Power Supply
공급 전원

110VAC / 220VAC (50/60Hz, 15VA) / DC 24V (Option)

Dimensions

DSI-3512 디지털 인디케이터 도면 (정면도)

Applications

  • 하중·계량 — 로드셀 신호 표시와 상·하한 경보
  • 시험 장비 — 하중 감시와 피크 홀드

Measurement Setup

QL 200으로 유량 · 압력 · 온도를 함께 기록하는 구성

QL 200 유량센서의 측정 포트에 TP 180 온도 · 압력 센서와 PR 100 압력센서를 꽂고, MultiSystem 4070 측정기로 기록합니다. 그림의 부품에 마우스를 올리거나 누르면 제품 정보가 나오고, 「견적에 담기」로 견적 목록을 만들 수 있습니다.

부품을 누르면 정보가 고정됩니다 · 휴대폰에서는 그림을 옆으로 밀어 보세요
그림의 부품에 마우스를 올려 보세요
제품 사진 · 주요 사양 · 자료 링크가 여기에 나옵니다

Components

1
QL 200 Series
유량센서

QL 200 · QL 206 · QL 210

필수
2
TP 180
온도 · 압력 듀얼 센서

3763-08 · 04 · 03-34.00

3
PR 100
압력센서 · 선택

PR 100

4
MultiSystem 4070
측정기

3160-00-83.00

5
HYDROcom6
분석 소프트웨어 · 컴퓨터는 고객 준비 · 선택

BASE (무료) · ADVANCED · PROFESSIONAL

6
PE-PF-800
파크전자 유량 인디케이터 · CE · 선택

PE-PF-800 (파크전자 자체 제조)

7
Measuring cables
측정 케이블 · 구성에 맞춰 자동

8824 시리즈

자동
측정 항목:

Wiring

FAQ

CE 인증 모델이 있습니까?
icon

PE-AN-600 — 같은 성능에 CE 인증(LVD · EMC)을 더한 모델. CE 마킹이 필요한 발주 · 유럽 수출 건에 적합

DSI-3512는 어떤 센서 신호를 받나요?
icon

DC 0.5 ~ 3.5mV/V 스트레인 게이지 신호를 받으며, 정확도는 ±0.02% of reading입니다.

샘플링 속도는 얼마입니까?
icon

샘플링 속도는 240회/sec이며 D/A 출력 갱신도 240회/sec입니다. 로우패스 필터는 10Hz, 100Hz, 1kHz, W/B 중에서 고릅니다.

어떤 출력과 통신을 지원하나요?
icon

아날로그 출력은 0~10V / 4~20mA / 0~2.5V이고, 통신은 RS232 / RS485 / BCD / Binary (Option)입니다.

경보 릴레이는 몇 개인가요?
icon

Dual Relays가 기본이며 Eight Relays를 옵션으로 선택할 수 있습니다. 모드는 Hysteresis, Normal, Range Function입니다.
