DCA-520F
Isolated DC Current Amplifier
DC 전류 절연 증폭기
서브랙형과 단독형을 함께 쓰던 품번입니다. 단종되었으며 후속 품번 DCA-520으로 대체됩니다.
단종된 제품입니다. 후속 품번으로 대체됩니다.
DCA-520Product Type
제품 형식
DC 전류 절연 증폭기 — 서브랙형 · 단독형
Input Signal
입력 신호
DC 4–20 mA
Sensor Excitation Voltage
센서 여자전압
24 VDC · 단독형 150 mA
Output Signal
출력 신호
서브랙형 DC ±10 V · 단독형 DC 4–20 mA
Nonlinearity
비직선성
0.02 % F.S
Frequency Response
주파수 응답
서브랙형 30 kHz · 단독형 1 kHz (−3 dB)
Isolation Keeps the Reading Steady
접지 루프를 끊어 측정값을 지킨다
현장 트랜스미터와 컨트롤러 사이를 전기적으로 끊어, 배선이 길 때 생기는 측정값 흔들림과 치우침을 막습니다. 비직선성은 0.02 % F.S 입니다.
Subrack and Standalone in One Line
서브랙형과 단독형 두 가지
서브랙형은 4·8·16채널 케이스에 꽂아 다채널로 쓰고, 단독형은 벽면에 고정해 한 점만 붙입니다. 서브랙형은 DC ±10 V, 단독형은 4–20 mA 를 냅니다.
Adjust from the Front Panel
전면에서 바로 조정한다
게인을 조정·미세 두 볼륨으로 나누어 놓고 영점 볼륨을 따로 두었습니다. CAL 버튼을 누르면 교정 신호가 나와 현장에서 바로 점검할 수 있습니다.
Cut Noise with a Filter
노이즈를 필터로 자른다
단독형은 10 Hz · 100 Hz · 1 kHz 를 DIP 스위치로 고릅니다. 맥동이 심한 유압 계통에서는 낮은 쪽을, 빠른 변화를 놓치면 안 되는 곳에서는 높은 쪽을 고릅니다.
Frequently Asked
자주 묻는 것
지금도 구할 수 있습니까
단종되었습니다. 현행 품번은 DCA-520이며 같은 4–20 mA 입력을 받습니다.
기존 배선을 그대로 쓸 수 있습니까
단자 배열과 입력 범위가 같습니다. 다만 출력 형태가 다를 수 있으니 문의해 주십시오.
- 유압 설비 — 압력·유량 트랜스미터 신호의 절연 전송
- 공정 계측 — 장거리 배선 구간의 접지 루프 차단
- 제어반 증설 — 서브랙에 모으거나 한 점만 단독으로
Product Type
제품 형식
DC 전류 절연 증폭기 — 서브랙형 · 단독형
Input Signal
입력 신호
DC 4–20 mA
Sensor Excitation Voltage
센서 여자전압
24 VDC · 단독형 150 mA
Output Signal
출력 신호
서브랙형 DC ±10 V · 단독형 DC 4–20 mA
Nonlinearity
비직선성
0.02 % F.S
Frequency Response
주파수 응답
서브랙형 30 kHz · 단독형 1 kHz (−3 dB)
Number of Channels
채널 수
1채널 / 대
Calibration Output
교정 출력
서브랙형 DC 1 V · 단독형 6 mA
Low Pass Filter
로우패스 필터
단독형 10 Hz · 100 Hz · 1 kHz — DIP 스위치로 선택
Amplifier Supply Voltage
증폭기 전원
서브랙형 ±15 VDC
Power Supply
공급 전원
220 VAC (서브랙형은 110 VAC 옵션) · 50/60 Hz · 약 8 VA
Mounting
장착 방식
단독형 벽면 고정 · 서브랙형 4 · 8 · 16채널 케이스

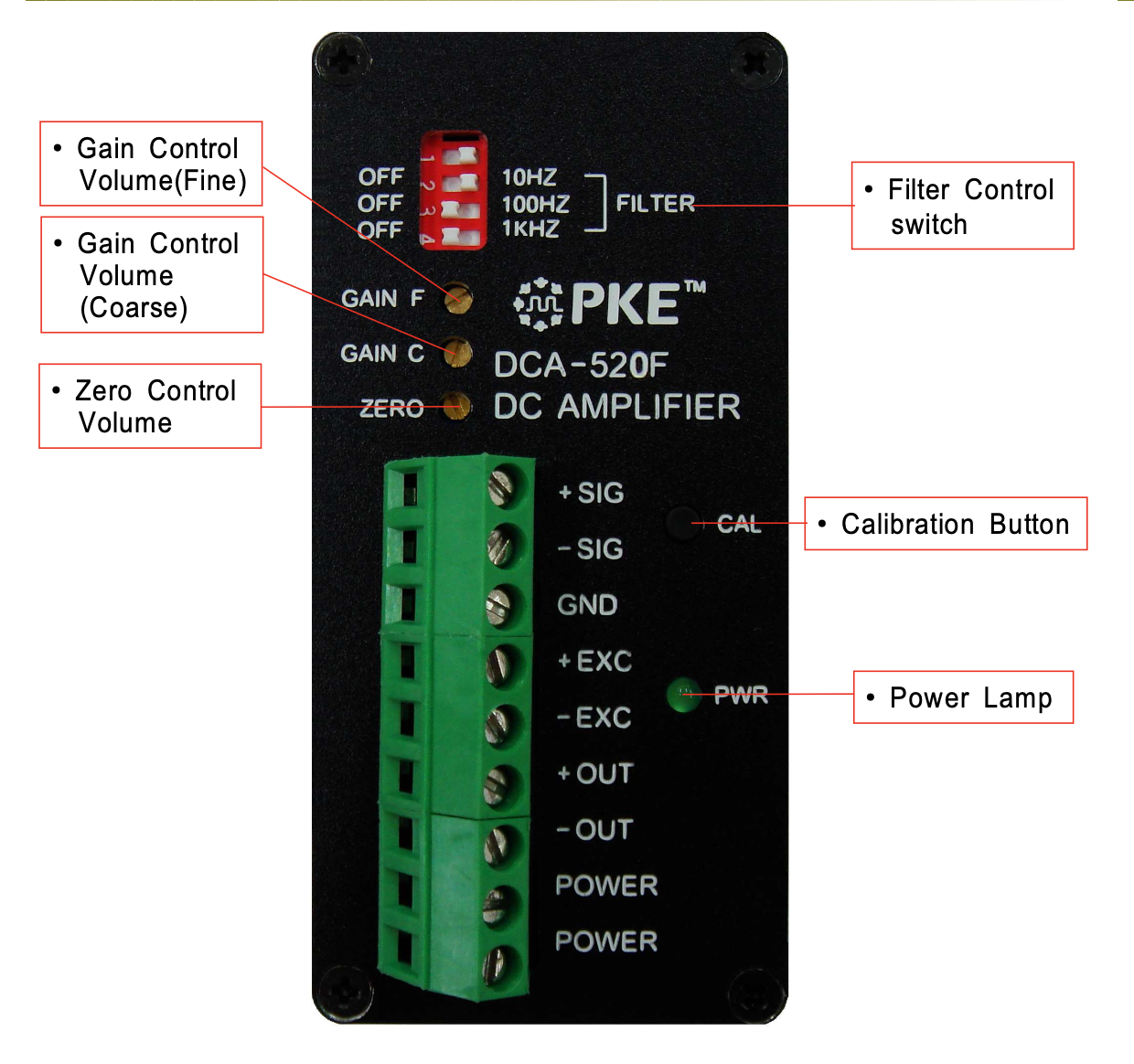

Controls
조작부
GAIN F · GAIN C · ZERO 볼륨 · CAL 버튼 · FILTER DIP 스위치
Terminals
단자대
+SIG · −SIG · GND · +EXC · −EXC · +OUT · −OUT · POWER × 2
